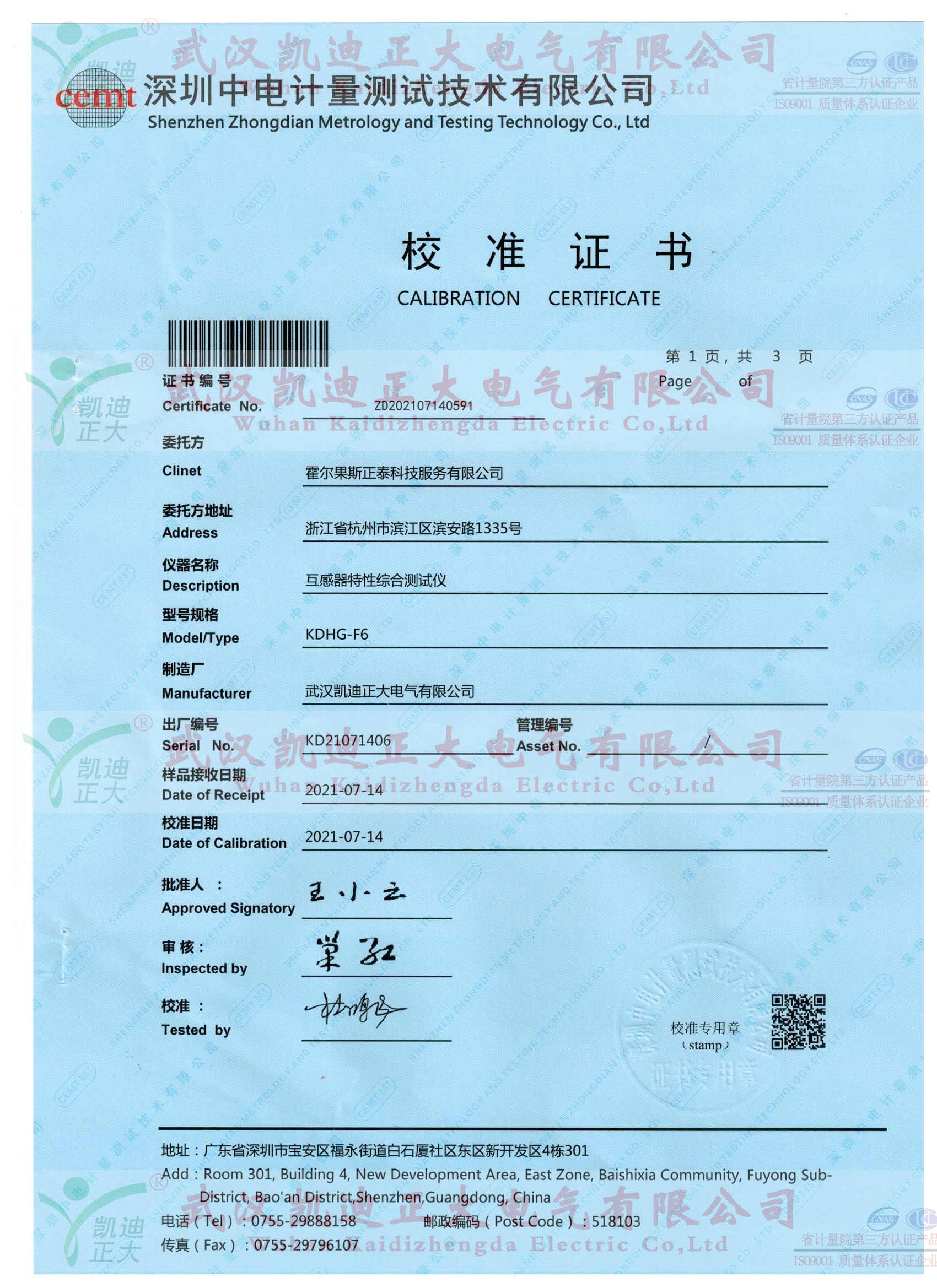

霍爾果斯正泰科技采購我司KDHG-F6互感器綜合特性測試儀一臺，用于在新疆霍爾果斯地區的光伏項目運維檢修。

　　KDHG-F6 互感器綜合特性測試儀專門為測試互感器伏安特性、變比、極性、誤差曲線、計算拐點、交流耐壓和二次側回路檢查等設計的多功能現場試驗儀器。實驗時僅需設定測試電壓、電流值，設備便能夠自動升壓/升流，并將互感器的伏安特性曲線或變比、極性等實驗結果快速顯示出來，支持?jǐn)?shù)據保存和現場打印，不但省去手動調壓、人工記錄、描曲線等繁瑣勞動，還能通過USB接口將測試數據上傳到電腦進行編輯保存或打印。操作簡單方便，提高工作效率，是一種性價比較高的高科技產品。

　　KDHG-F6 互感器綜合特性測試儀注意事項

　　1、為了人身及設備安全，使用前請詳細閱讀說明書，并嚴格按照要求規范操作。

　　2、試驗前請將儀器可靠接地。

　　3、本測試儀為互感器離線測試裝置，在對互感器進行各項試驗時，請務將互感器各端子上的連接線甩開。

　　4、CT變比極性試驗時，應將不檢測的二次繞組短接。

　　5、做PT伏安特性試驗時，一次繞組的零位端接地。

　　6、伏安特性實驗過程中，按下控制器，測試儀將會保持目前電壓輸出，以便檢測用，再次按下控制器，試驗結束。

　　7、在做CT變比實驗時，如果一次電流比較大導致接線柱過熱，應等接線柱溫度降低后再擰開一次連線。

　　KDHG-F6 互感器綜合特性測試儀產品特點

　　支持檢測CT和PT、單機完成全部試驗

　　可以6路同時檢測

　　無需外接其它輔助設備，單機即可完成大多數檢測項目

　　自帶微型快速打印機、可直接現場打印測試結果

　　采用智能控制器，操作簡單

　　大屏幕液晶，圖形化顯示接口.

　　按規程自動給出CT/PT(勵磁)拐點值

　　自動給出5%和10%誤差曲線

　　支持六組變比同時測量

　　可保存1000組測試資料，掉電后不丟失

　　支持U盤轉存資料，可以通過標準的PC進行讀取，并生成WORD報告

　　小巧輕便≤22Kg，非常利于現場測試

　　KDHG-F6 互感器綜合特性測試儀功能：CT(保護類、計量類)、伏安特性(勵磁特性)曲線、自動給出拐點值、自動給出5%和10%的誤差曲線、支持六組變比同時測量、比差測量、角差測量、極性判斷、一次通流測試(二次回路通道檢查)、交流耐壓測試、二次負荷測試、二次繞組測試、鐵心自動退磁

　　PT伏安特性(勵磁特性)曲線、自動給出拐點值、變比測量、極性判斷、比差測量、角差測量、交流耐壓測試、二次負荷測試、二次繞組測試、鐵心自動退磁

　　KDHG-F6 互感器綜合特性測試儀技術參數：

　　工作電源AC220V±10% 、50Hz

　　設備輸出0～2500Vrms， 5Arms(20A峰值)

　　大電流輸出0～600A

　　二次繞組電阻測量范圍0.1～300Ω;精度≤0.5%、分辨力0.01;

　　二次實際負荷測量范圍5～1000VA;精度≤0.5%±0.1VA

　　相位測量(角差)精度±4min;分辨率0.1min

　　比差測量精度≤0.05%

　　CT變比測量范圍5-25000A/5A(5000A/1A);精度≤0.5%

　　PT變比測量范圍10000:1;精度≤0.5%

　　工作環境溫度：-10℃ ～ 40℃，濕度：≤90%，海拔高度：≤1000m
