在電機、變壓器、電器線圈等由漆包線繞制的產品制造過程中，絕緣層的質量直接影響產品的性能與可靠性。為檢測繞組匝間或?qū)娱g絕緣強度，KD2684S匝間沖擊耐壓試驗儀采用脈沖波形比較法，通過高壓脈沖對線圈繞組進行等效過電壓模擬試驗，結合四種典型的自動檢查判斷方法，實現對線圈品質的快速、準確判斷。

  一、線圈質量檢查判斷方法

  KD2684S匝間沖擊耐壓試驗儀提供以下四種典型的自動檢查判斷方法，用戶可根據被測線圈的實際情況組合或單獨使用。每種方法均可靈活設定和修改判斷門限，以適應不同線圈的檢測需求。

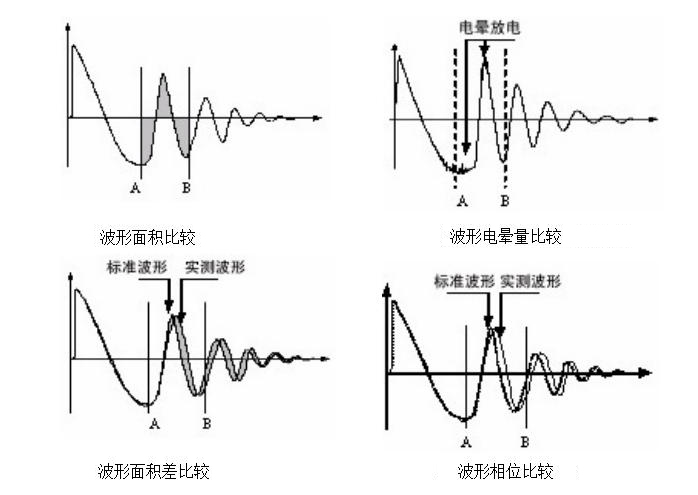

  1. 波形面積比較（AREA SIZE）
  在任意指定區間內，對標準線圈和被測線圈波形面積進行比較。通過計算A-B區間內的面積差異，以百分比（%）設定判定標準，判斷線圈能量損耗情況。若被測線圈存在匝間短路，能量損耗增大，面積差異超出設定范圍即為不合格。

  2. 波形差面積比較（DIFFERENTIAL AREA）
在指定區間內，計算標準線圈和被測線圈波形偏差部分的面積，并與標準波形面積進行對比。該方法綜合反映電感值及能量損耗的變化，適用于全面檢查線圈的電感L值及絕緣狀態。

  3. 波形電暈量比較（FLUTTER VALUE）
在指定區間內，檢測被測線圈波形中的電暈放電高頻成分，進行面積計算并與設定值比較。該方法專注于判斷電暈放電量，模擬傳統高頻濾波器檢測方式，適用于檢出絕緣層局部放電缺陷。

  4. 波形相位（過零點）比較（ZERO CROSS）
在指定區間內，比較標準線圈和被測線圈波形的振蕩周期，以百分比設定判定基準。由于振蕩周期與電感L值密切相關，該方法偏重于檢查線圈電感是否正常。

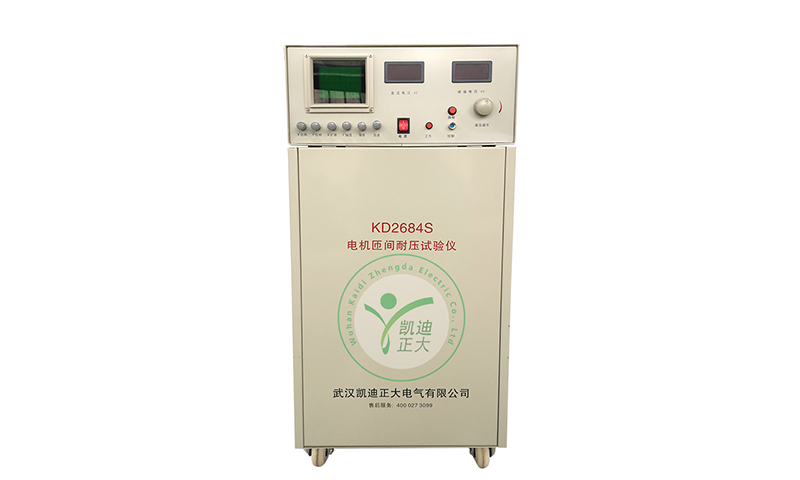

  二、KD2684S繞組匝間沖擊耐電壓試驗儀

  產品概述
  KD2684S試驗儀適用于電機、變壓器、電器線圈等漆包線繞制產品的匝間絕緣強度檢測。依據GB14711-93、GB755-87、GBT22714-2008等國家標準，對成品或半成品繞組在浸漆前后進行匝間耐壓試驗，有效發現絕緣層損傷、漆膜缺陷、工藝失誤等導致的絕緣強度下降問題。

  產品特點
  采用脈沖波形比較法，通過高壓脈沖模擬過電壓狀態，結合示波器波形顯示與數字表直讀峰值電壓，實現對匝間短路、電暈放電、局部短路、接線錯誤、線圈平衡等多種故障的精準判別。
  整機電子集成度高，Y軸幅值與X軸掃描速率連續可調，具有精度高、故障率低、操作簡便等特點。
  廣泛適用于單相電機、三相中小型電機、微型電機、特種電機、電動工具電機、變壓器、繼電器等含電磁線繞組的電器產品。

  詳細參數
  峰值電壓：500V～10kV連續可調
  峰值測試誤差：±5%（1kV-10kV）
  波形上升時間：0.2μS（容差+0.3μS/-0.1μS）或1.2μS（容差±30%）
  工作電源：220V±10%，50Hz
  功耗：≤800W
  外形尺寸：90×46×55cm
  重量：70kg
